Joints mécaniques à soufflet en élastomère EA56O

Limites de fonctionnement

Température : -20°C à +100°C

Vitesse: ≤5m / s

Pression : ≤ 7 bar

Taille standard : 8-50 mm ou 0.375"-2"

Contactez-nous Courriel

Marché
Modèles disponibles
produits connexes
Demande

Présentation du produit

Matériau

● Joint torique : Car, SiC, SSIC, Céramique, TC

● Joint secondaire : NBR, Viton, EPDM, Aflas.

● Pièces à ressort et métalliques : 304, 316

Modèles disponibles

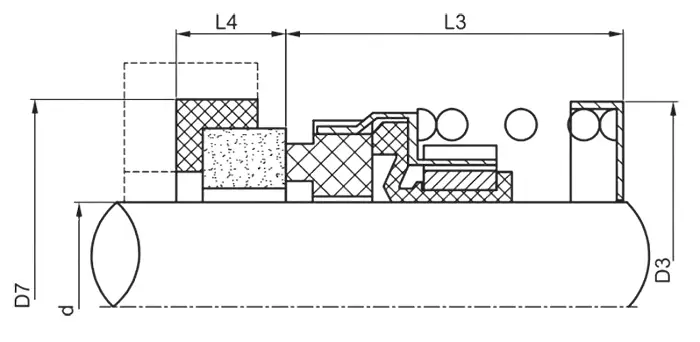

Taille / pouce	d	D3	D7	L3	L4
0.375	9.525	23.5	22.225	22.2	6.4
0.500	12.700	26.0	25.400	22.2	6.4
0.625	15.875	30.0	31.750	23.8	8.7
0.750	19.050	32.5	34.925	23.8	8.7
0.875	22.225	37.5	38.100	25.4	8.7
1.000	25.400	44.0	41.275	27.0	9.5
1.125	28.575	48.0	44.450	28.6	9.5
1.250	31.750	50.0	47.625	28.6	9.5
1.375	34.925	54.5	50.800	30.2	9.5
1.500	38.100	58.5	53.975	30.2	9.5
1.625	41.275	64.0	60.325	36.5	11.1
1.750	44.450	67.0	63.500	36.5	11.1
1.875	47.625	71.0	66.675	39.7	11.1
2.000	50.800	73.5	69.850	39.7	11.1

D (mm)	D3	D7	L3	L4
8	18.2	21	11	7
9	18.2	24	16	7
10	20.6	24	16	7
11	20.6	24	16	7
12	21.8	26	17	7
13	21.8	26	17	7
14	26.4	28	18	7
15	26.4	28	18	7
16	26.4	32	19	8
17	28.5	32	19	8
18	29.5	35	19	8
19	29.5	35	19	8
20	31.6	38	20	8
22	33.6	40	20	8
25	39.6	44	20	9
28	45	46	21	9
30	46.6	50	22	9
32	46.6	54	24	9
35	50.8	58	26	10
38	54.3	60	27	10
40	57.3	64	28	10
45	61.3	66	30	10
50	67.8	72	32	10
